Funkce

Tento bubnový filtr, jehož model je 100% ponořený, má odlišný typ filtrační tkaniny, než který je používán u standardních bubnových filtrů ponořených ze 65 %. Proces čištění zahrnuje místo zpětného proplachu odsávání, tudíž nečistoty jsou v tomto případě zachyceny zvenčí. Výjimečných výsledků filtrace lze dosáhnout také v kombinaci s našimi Mikrosítovými Bubnovými filtry.

Princip

Znečištěná voda, včetně nečistot, proudí do filtrační jímky. v níž se nachází filtr. Ten je tvořen jednotlivými filtračními obloučky, které jsou potaženy filtrační tkaninou. Celý systém je 100% ponořený. Znečištěná voda prochází filtrační tkaninou a veškeré nečistoty jsou zachyceny na jejím povrchu.

Filtrace probíhá kontinuálně bez přerušení.

Přednosti

• nepřetržitá filtrace i během zpětného proplachu
• velká filtrační kapacita na malé zástavbové ploše (100% ponořený systém)
• nižší spotřeba energie při čištění tkaniny
• nízké provozní náklady
• možnost sedimentace ve filtrační jímce
• žádné znečištění aerosolem během cyklu čištění tkaniny
• výjimečně tichý provoz
• dlouhá životnost filtrační tkaniny. bez rizika jejího protrhnutí

Variabilita

• podle umístění – v betonovém kanále nebo v ocelové nádrži
• podle požadované kvality filtrované vody
• dle způsobu odvodu kalu – gravitačně nebo čerpadlem

Materiály ke stažení v pdf

„Chlupatý“ Bubnový filtr

Funkce

Tento ROBUSTNÍ Bubnový filtr s nerezovou tkaninou je ideálním řešením pro průmyslové aplikace, které vyžadují mechanickou, tepelnou nebo chemickou odolnost a spolehlivě zvládnou vysoké látkové zatížení.

Princip

Znečištěná voda proudí gravitačně do bubnu. Buben filtru je na počátku filtračního cyklu v klidové pozici – netočí se. Nerozpuštěné látky jsou zachytávány na vnitřních stranách nerezové filtrační tkaniny. Postupným zachytáváním částic se průtok vody tkaninou zmenšuje a dochází k pozvolnému navyšování hladiny uvnitř bubnu. Při aktivaci hladinové sondy se začne buben otáčet a zároveň je započat jeho oplach. Pomocí vysokotlakého oplachu jsou částice dopraveny do kalového žlabu. Hladina vody následně klesne, průtok je opět na svém maximu při minimální hladině. Filtrační cyklus se opakuje.

Filtrace probíhá kontinuálně bez přerušení.

Přednosti

• spolehlivý filtr pro vysoké látkové zatížení
• zvýšení kvality vody na odtoku
• ideální řešení pro průmyslové aplikace
• možnost filtrace s vyšší teplotou a širokým rozsahem pH
• dlouhá životnost nerezové tkaniny
• nízké nároky na údržbu

Variabilita

• podle umístění – v betonovém kanále nebo v ocelové nádrži
• podle požadované kvality filtrované vody

Materiály ke stažení v pdf

ROBUSTNÍ Bubnový filtr

Funkce

Tento diskový filtr, jehož model je 100% ponořený, má odlišný typ filtrační tkaniny, než který je používán u standardních diskových filtrů ponořených ze 65 %. Proces čištění zahrnuje místo zpětného proplachování odsávání, tudíž nečistoty jsou v tomto případě zachyceny zvenčí. Výjimečné výsledky filtrace lze dosáhnout také v kombinaci s našimi diskovými filtry FDi a FDGi.

Princip

Znečištěná voda odtéká do filtrační jímky. Voda prochází dutou hřídelí a následně filtrem, jenž je tvořen jednotlivými segmenty, které jsou potažené filtrační tkaninou. Celý systém je 100 % ponořený. Filtrační tkanina zadržuje nečistoty na svém povrchu.

Filtr nabízíme ve velikosti 2.2 m.

Filtrace probíhá kontinuálně.

Přednosti

• nepřetržitá filtrace i během zpětného proplachu
• vysoká kapacita na malé ploše
• vyšší filtrační plocha na každém disku
• nižší spotřeba energie při zpětném proplachu
• nízké provozní náklady
• možnost sedimentace ve filtrační jímce
• žádné znečištění aerosolem během cyklu zpětného proplachování
• výjimečně nízká hlučnost
• dlouhá životnost filtrační tkaniny – nehrozí její roztržení

Variabilita

• podle umístění – v betonovém kanále nebo v ocelové nádrži
• podle požadované kvality filtrované vody
• dle způsobu odvodu kalu – gravitačně nebo čerpadlem

Materiály ke stažení v pdf

Pile cloth filtr leták

Funkce

• „CLEVER“ Diskové filtry jsou určeny pro filtraci velkého objemu odpadních vod s nároky na vysokou kvalitu vyčištěné vody.
• Díky více než 15 konstrukčním vylepšením přináší „CLEVER“ Diskový filtr ideální řešení pro modernizaci stávajících systémů a aplikací i v prostorově omezeném prostředí.
• Nacházejí uplatnění při dočištění odpadních vod, jako předčištění před desinfekcí vody UV zářením, předčištění pro jímání pitné vody, v rybích farmách a Koi jezírkách, v papírenském průmyslu a dále pak při zpracování potravin, u nátokové procesní vody, chladící vody v průmyslu nebo při znovuzískání cenných materiálů v různých odvětvích průmyslu.

Princip

Základním filtračním prvkem je filtrační segment potažený filtrační tkaninou. Voda natékající do vnitřního prostoru filtračního segmentu protéká tkaninou ven, na tkanině jsou zachytávány jemné nečistoty. Segmenty jsou upevněné na diskové hřídeli. Dvanáct segmentů tvoří jeden disk. Počet disků určuje kapacitu, a tedy i velikost filtru.

Filtrace probíhá kontinuálně bez přerušení.

Variabilita

• podle požadované kapacity filtru
• podle umístění – v betonovém kanále nebo v ocelové nádrži
• podle požadované kvality filtrované vody
• dle způsobu odvodu kalu – gravitačně nebo čerpadlem

Videa:

Diskový filtr

Materiály ke stažení v pdf

„CLEVER“ Diskový filtr leták

Funkce

Tento diskový filtr bude mít významné uplatnění zejména v retrofitových aplikacích, ve kterých jsou vysoké nároky na zvýšení filtrační kapacity ve stávajících prostorách s omezenými prostorovými možnostmi. Spolu s konstrukčním zdokonalením přináší novou úroveň filtrace.

Princip

Základem celého filtračního procesu je filtrační segment, který je potažený filtrační tkaninou. Ta je vybrána na základě požadované kvality filtrované vody na výstupu. Filtrační tkaninu nabízíme s rozsahem filtrace od 5 μm. Buben filtru je zavěšen na kevlarových pásech. Dutý rám filtračních segmentů snižuje zatížení hřídele a tím prodlužuje životnost všech mechanických částí. Voda proudící do vnitřního prostoru segmentu filtru protéká tkaninou a jemné nečistoty jsou na tkanině zachyceny. Segmenty, které jsou upevněny na hřídeli, tvoří jednotlivé disky.
Filtrace běží nepřetržitě.

Přednosti

• menší zastavěná plocha při zachování stejného počtu disků
• kapacita filtru zvýšena o 25 %
• inovativní systém zpětného proplachu, jenž šetří spotřebu vody pro zpětný proplach o 25 % a dále spotřebu energie o 40 %
• zvýšená účinnost zpětného proplachu
• snadná výměna nebo čištění keramických trysek
• většina náhradních dílů modelu FDGi je kompatibilní s modelem FDG
• jedinečná pokročilá logika zpětného proplachování

Variabilita

• podle požadované kapacity filtru
• podle umístění – v betonovém kanále nebo v ocelové nádrži
• podle požadované kvality filtrované vody
• dle způsobu odvodu kalu – gravitačně nebo čerpadlem

Materiály ke stažení v pdf

Intenzifikovaný diskový filtr leták

Funkce:

• Mikrosítové bubnové filtry jsou ideálním řešením pro filtraci vody z čistíren odpadních vod.
• Filtry dále nacházejí uplatnění při filtraci vody z papírenského a textilního průmyslu, elektráren, tepláren, rybích farem, zoologických zahrad a mnoha dalších provozů.

Přednosti:

• podstatné zvýšení kvality vyčištěné vody
• malá prostorová náročnost
• nízké investiční a provozní náklady
• úplná automatizace provozu
• vyšší spolehlivost čištění
• vysoká odolnost proti opotřebení a poškození

Video

Mikrosítový bubnový filtr

„CLI-CLO“ systém

Principem je jednotná nosná mřížka s různou filtrační tkaninou pro všechny velikosti filtrů. Montáž filtrační mřížky lze uskutečnit velmi rychle bez připevňovacích elementů a nářadí.

Variabilita:

• podle průtoku a látkového zatížení vody filtrem
• variabilní umístění
• hustota filtrační tkaniny od 20 μm
• materiál filtrační tkaniny PE, PA, nerez
• odvod kalu gravitačně nebo čerpadlem
• interní nebo externí ostřik pro čištění tkaniny

Materiály ke stažení v pdf

Mikrosítový bubnový filtr leták

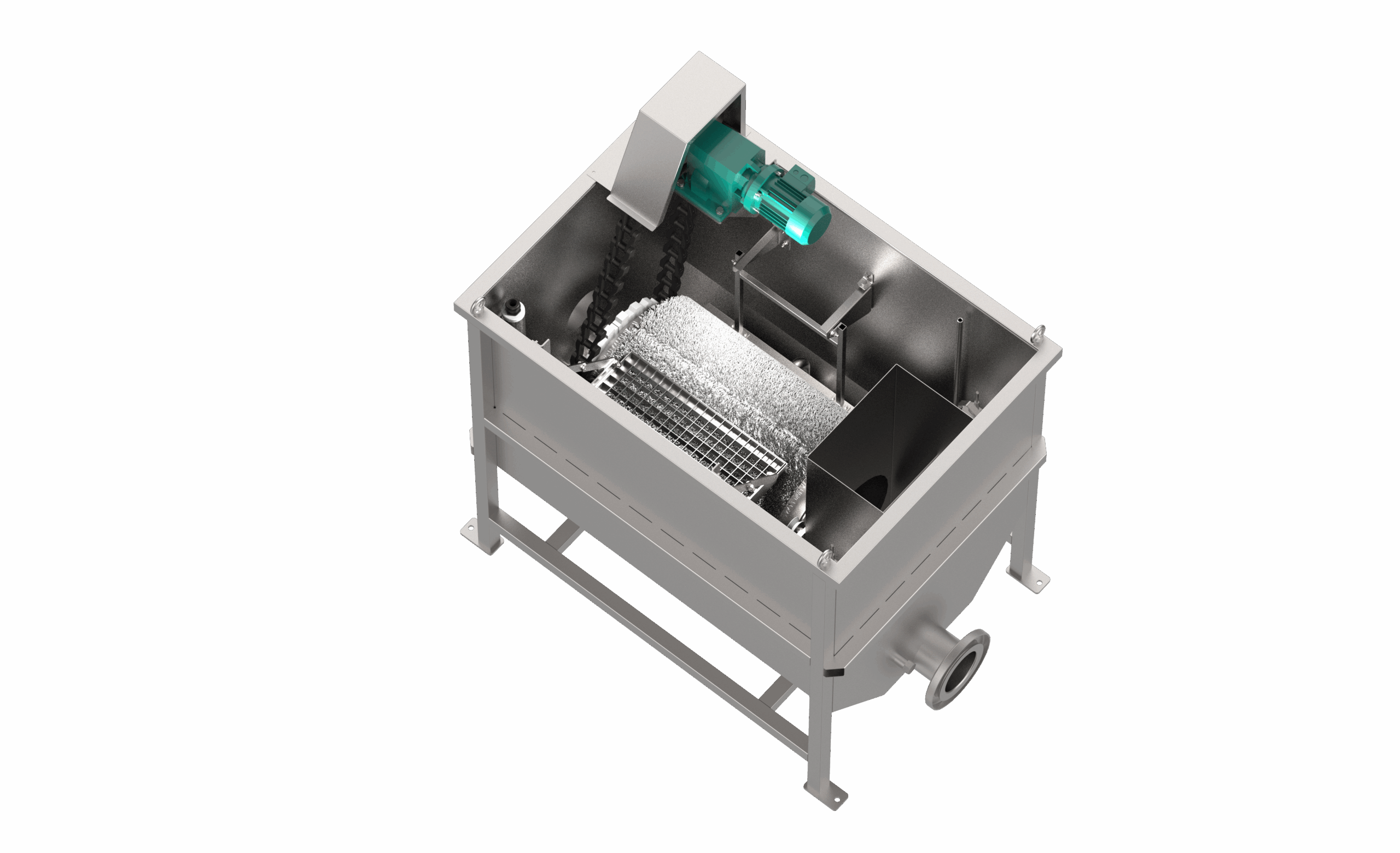

Funkce

Filtr zachycuje předměty a nerozpuštěné částice ve vodě do rozměrů 70×70 mm. Základním filtračním členem je otočný buben s horizontální osou rotace. Do vnitřního prostoru bubnu vtéká znečištěná voda a protéká přes síto ven.

Na sítu se zachytí nečistoty obsažené ve vodě. Otáčení a proplach bubnu jsou spuštěny impulzem od hladinové sondy, která je umístěna před filtrem nebo impulzem od časového relé. Otáčením bubnu jsou tyto nečistoty vyneseny do žlabu.

V tomto žlabu je šroubový vynašeč, který nečistoty dopraví do připraveného kontejneru či popelnice. Zařízení lze vybavit odvodněním i lisováním.

Vlastnosti

• schopnost separace, proplachu, odvodnění a lisování shrabků
• filtrace pomocí odolného nerezového síta
• možnost separace lepivých částic z vody
• provedení do ocelové vany nebo betonového kanálu
• kovové části vyrobeny výhradně z nerezavějící oceli

Materiály ke stažení v pdf

Filtr bubnový šroubový leták

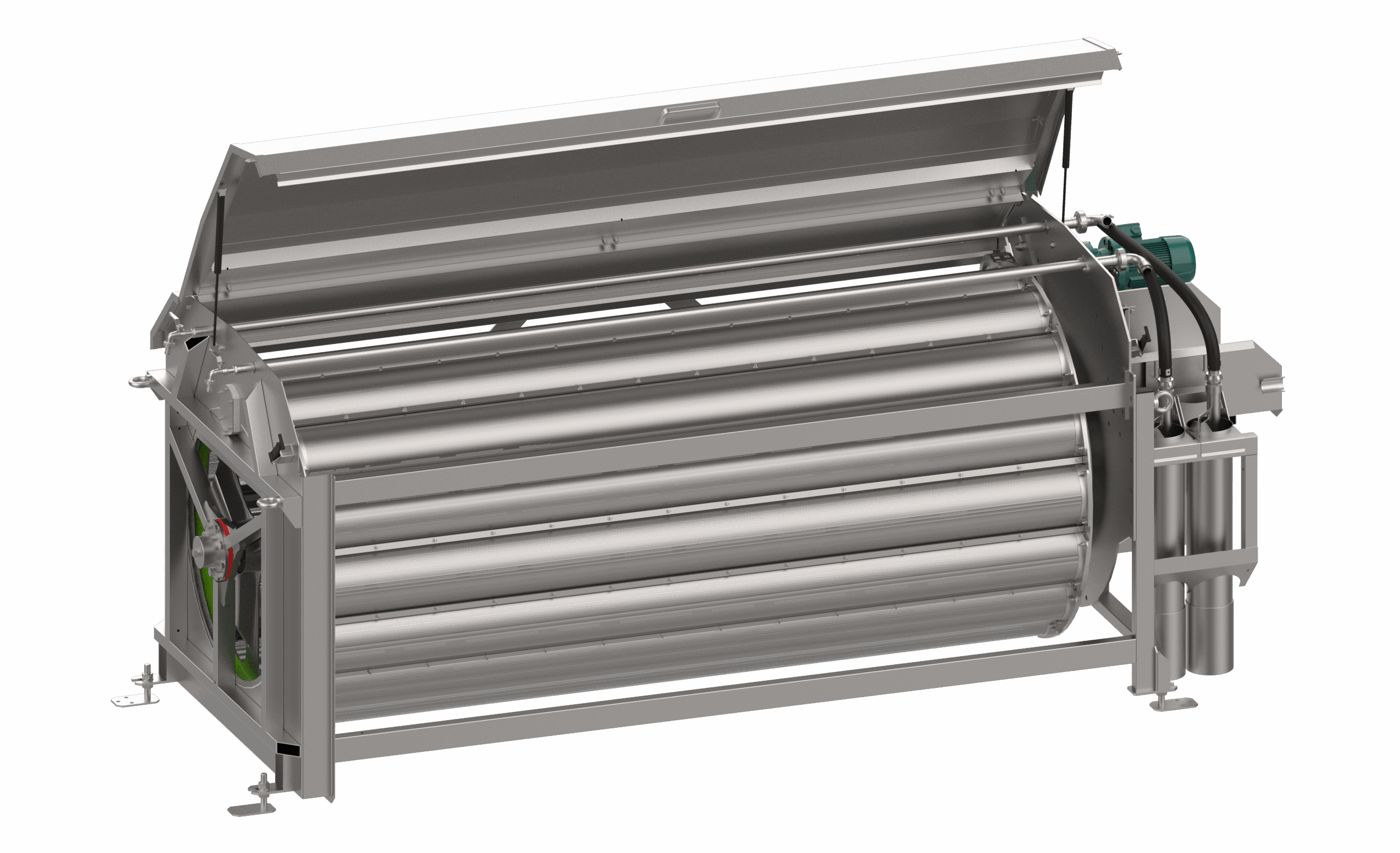

Mikrosítové bubnové filtry IN-EKO

Toto provedení mikrosítových bubnových filtrů je velmi odolné a konstrukčně propracované. Vývojový tým, který se věnuje výhradně mikrofiltraci, má za sebou bohaté zkušenosti, což dokládá fakt, že do konce roku překročí počet vyrobených mikrosítových filtrů číslo 1200 po celém světě. Řadíme se tak k předním výrobcům zařízení k mikrofiltraci ve světě.

Celkové provedení zařízení klade důraz na vysokou životnost filtru a minimální opotřebení jednotlivých dílců. Mikrosítové bubnové filtry IN-EKO jsou vyráběny výhradně z nerezavějící oceli a velmi kvalitních technických plastů.

Umíme se přizpůsobit

Každá aplikace požaduje individuální přístup. Existuje proto více variant zařízení.

• modelová řada dle potřeby hydraulického zatížení
• umístění do betonového kanálu nebo nad úroveň terénu s připojením na příruby
• lze měnit hustotu i materiál filtrační tkaniny
• odtok kalu z filtrace lze uskutečnit gravitačně nebo kalovým čerpadlem
• různé způsoby řízení a stupně automatizace
• lze jednoduše provozovat celé bloky mikrosítových filtrů

Jak to funguje

Voda obsahující tuhé částice vtéká přívodním potrubím nebo kanálem do vnitřního prostoru filtračního bubnu, nečistoty se zachytávají na vnitřní straně filtrační tkaniny a vyčištěná voda protéká přes tkaninu ven. Při tomto filtračním procesu se celé filtrační zařízení nachází v klidovém stavu (nespotřebovává žádnou energii). Filtrační tkanina se postupně přitékajícími nečistotami ucpává, zvyšuje se odpor plachetky proti protékání a uvnitř bubnu se zvyšuje hladina vody, hydrostatický tlak.

Při dosažení nastavené úrovně hladiny ve vnitřní části filtračního bubnu, hladinová sonda automaticky zapne pohon otáčení bubnu a současně proplachovací čerpadlo, které čerpá přefiltrovanou vodu do trysek proplachovacího systému. Přesně směrovaným proudem vody, vystřikovaným speciálními tryskami, jsou strhávány nečistoty zachycené na vnitřní straně tkaniny do odpadního žlabu, který je umístěn uvnitř bubnu. Kal odtéká do kalové jímky a zde je kalovým čerpadlem, které je také automaticky řízeno hladinovou sondou umístěnou na stěně kalové jímky, odčerpáván ven. Při možnosti gravitačního odtoku kalu je kalové čerpadlo vynecháno.

Po ukončení procesu proplachu klesne hladina ve filtračním bubnu a dojde k vypnutí jeho pohonu i čerpadla proplachu. Zařízení je ve stavu klidu. Proces se opakuje.

K zařízení nejsou nutné žádné dodatečné záchytné nádoby pro vodu na zpětný proplach ani pro kalovou vodu, protože při procesu proplachu se přítok surové vody nepřeruší a proplachovací voda se odebírá přímo z filtračního zařízení, což vede ke značnému snížení investičních nákladů. Kalová jímka je integrovanou součástí zařízení.

Automatickým zapínáním a vypínáním filtru se minimalizuje spotřeba el. energie, zvyšuje se průměrná kvalita přefiltrované vody, zvětšuje se hustota odtékajícího kalu a prodlužuje životnost celého zařízení.

V případě nečinnosti mikrosítového filtru vlivem výpadku elektrické energie dojde po čase k naprostému ucpání filtrační tkaniny a voda vystoupá až do výše havarijní hladiny. V tomto případě je voda odváděna přepadem, přičemž zbylá přefiltrovaná voda zůstane čistá. Po odstranění příčiny nečinnosti zařízení lze bez jakéhokoliv zásahu do stroje opět začít filtrovat. Proplachovací čerpadlo má dostatek čisté vody k uskutečnění kvalitního proplachu filtrační tkaniny. Zařízení se navrací do původního cyklu.
